Проектируем, настраиваем и сопровождаем корпоративные сети: маршрутизаторы, коммутаторы, VLAN, VPN, Wi-Fi, удаленный доступ и базовую сетевую безопасность.

Собрать схему Этапы работ

Network design

Effective Telecom Design

Создание сети любого масштаба требует точного проектирования. Инженеры TC Telecom подбирают архитектуру, оборудование и правила доступа так, чтобы корпоративная сеть выдерживала реальную нагрузку и оставалась понятной в эксплуатации.

Команды проектирования, монтажа и сервиса работают вместе на всем цикле объекта: от обследования и схемы портов до запуска, документации и дальнейшего сопровождения.

Инженеры TC Telecom проверяют проект сетевой инфраструктуры

STEP 01

Аудит

Проверяем текущую сеть, оборудование, IP-адресацию, каналы и проблемные места.

STEP 02

Проект

Готовим схему, VLAN, правила доступа, маршрутизацию и требования к оборудованию.

STEP 03

Настройка

Конфигурируем коммутаторы, маршрутизаторы, Wi-Fi, VPN и базовую безопасность.

STEP 04

Запуск

Тестируем связность, скорость, доступы, отказоустойчивость и передаем документацию.

Редактор топологии сети

Разместите оборудование, соедините узлы и проверьте маршрут пакета. Схема сохраняется в этом браузере.

Готовая схема

Устройства

1. Бренд → 2. Модель

Производитель

Маршрутизаторы

Коммутаторы

Межсетевые экраны

Wi-Fi

Серверы и рабочие станции

Видеонаблюдение и телефония

На телефоне нажмите на устройство, чтобы добавить его в центр поля.

Офисная сеть Выберите устройство или перетащите его

Режим: выделение

100%

Параметры устройства

Устройство не выбрано

Выберите узел на схеме, чтобы изменить параметры или открыть CLI.

Журнал сети

События симуляции

Время	Тип	Сообщение	Детали

Категория линии

Экранирование медного кабеля

Загрузка 3D-модели...

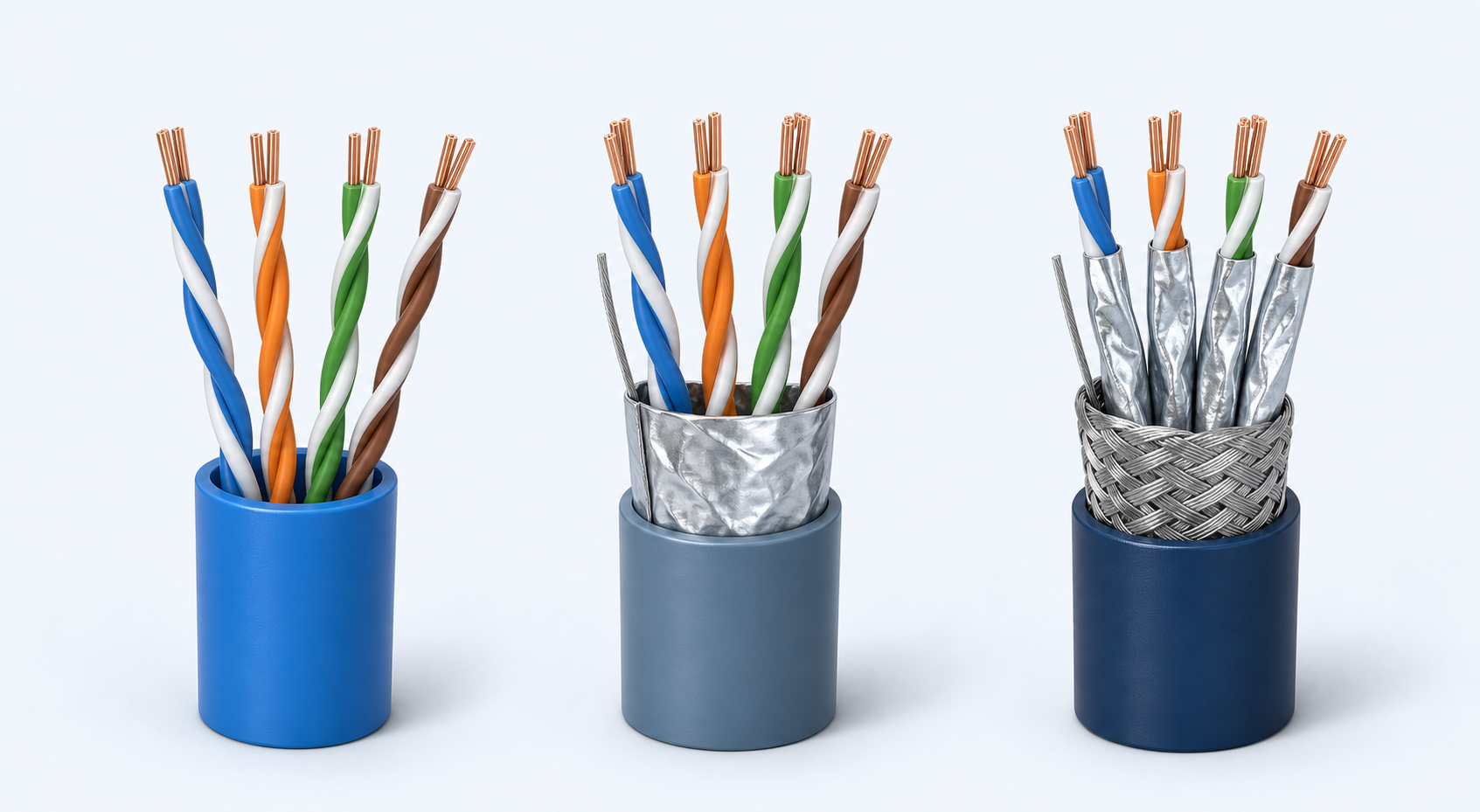

U/UTPЧетыре витые пары без металлического экрана Вращение: мышь или палец. Масштаб: колёсико или жест двумя пальцами.

FTP не является отдельной категорией. Например, один и тот же Cat 6A выпускается как U/UTP без экрана, F/UTP с общей фольгой или U/FTP с фольгой вокруг каждой пары.

Сравнение Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A и Cat 8
Категория	Частота	Скорость и длина	Типичный экран	Заземление	Где применять
Cat 5устарела	100 МГц	100 Мбит/с, до 100 м	обычно U/UTP	не требуется	Новую сеть на Cat 5 не проектируют. Старую линию лучше заменить.
Cat 5eбазовая сеть	100 МГц	1 Гбит/с, до 100 м. 2,5/5 Гбит/с только после проверки линии.	U/UTP или F/UTP	зависит от экрана	Существующие офисные сети, телефония, камеры и обычные рабочие места.
Cat 6универсальная	250 МГц	1 Гбит/с, до 100 м. 10 Гбит/с обычно до 35–55 м.	U/UTP, F/UTP или U/FTP	зависит от экрана	Рабочие места, Wi-Fi, видеонаблюдение и PoE при умеренном запасе.
Cat 6Aрекомендуется	500 МГц	10 Гбит/с, до 100 м	U/UTP, F/UTP или U/FTP	зависит от экрана	Новые офисные сети, точки Wi-Fi, серверные линии и мощный PoE.
Cat 7 / Class FISO/IEC	600 МГц	10 Гбит/с, до 100 м	обычно S/FTP	обязательно	Экранированные системы ISO. Категория не признана стандартом TIA.
Cat 7A / Class FAISO/IEC	1000 МГц	10 Гбит/с, до 100 м	S/FTP	обязательно	Специализированные LAN, AV и системы с разъёмами GG45 или TERA.
Cat 8центр обработки данных	2000 МГц	25/40 Гбит/с, канал до 30 м	S/FTP или F/FTP	обязательно	Короткие соединения коммутатор-сервер внутри ЦОД. Для обычного офиса избыточна.

Категории оптоволокна

OM3 и OM4 применяются в многомодовых линиях внутри зданий и ЦОД. OS2 является одномодовым волокном для магистралей и больших расстояний.

Сравнение оптоволокна OM3, OM4 и OS2
Класс	Тип волокна	Рабочие длины волн	Где применять	Заземление
OM3многомодовое	50/125 мкм	850 / 1300 нм	Локальные магистрали, серверные и короткие высокоскоростные соединения.	не требуется для диэлектрического кабеля
OM4многомодовое	50/125 мкм	850 / 1300 нм	Новые линии внутри ЦОД и зданий с повышенным запасом по полосе.	не требуется для диэлектрического кабеля
OS2одномодовое	9/125 мкм	1310 / 1550 нм	Межэтажные, кампусные и внешние магистрали на большие расстояния.	металлическая броня по проекту

Как читать обозначение экрана

Первая часть до косой черты показывает общий экран кабеля. Вторая часть показывает экран отдельных витых пар.

U/UTP: Нет общего экрана и нет фольги на парах. Проще монтаж, заземление экрана не требуется.
F/UTP, часто называют FTP: Общая фольга вокруг четырёх пар. Нужны экранированные модули, патч-панель и правильное заземление.
U/FTP: Общего экрана нет, но каждая пара обёрнута фольгой. Хорошая защита от взаимных наводок.
S/UTP: Общая металлическая оплётка, пары без индивидуальной фольги.
F/FTP: Общая фольга и отдельная фольга на каждой паре.
S/FTP: Общая оплётка и фольга на каждой паре. Типичная конструкция Cat 7, Cat 7A и Cat 8.
SF/UTP: Общая оплётка вместе с общей фольгой, пары без индивидуального экрана.

Нужно ли заземление?

U/UTP: металлического экрана нет, поэтому заземлять сам кабель не нужно.

F/UTP, U/FTP, S/UTP, F/FTP, S/FTP и SF/UTP: экран должен сохранять непрерывность через экранированные разъёмы и патч-панель, а система должна быть подключена к телекоммуникационной системе уравнивания потенциалов.

Нельзя подключать дренажную жилу к случайной розетке, трубе или радиатору. Заземление и уравнивание потенциалов выполняют по местным электротехническим нормам.

Справочные параметры основаны на материалах Fluke Networks и Siemon. Проектная длина, PoE-нагрузка, электромагнитная обстановка и схема заземления должны подтверждаться расчётом и сертификационным тестированием линии.
