Монтаж оптоволоконного кабеля
Прокладываем кабель по зданию или объекту с соблюдением норм и аккуратной укладкой.
- Прокладка по лоткам и трубам
- Ввод кабеля в шкафы и стойки
- Маркировка линий
Волоконно-оптические линии связи
Монтаж и обслуживание оптоволоконных линий связи
Выполняем прокладку, сварку, подключение и тестирование ВОЛС для офисов, предприятий, складов, серверных и других объектов. Аккуратный монтаж, стабильное соединение и понятная организация всей линии.
Виды услуг
Полный комплекс работ по оптоволокну — от подготовки объекта до сдачи готовой линии в эксплуатацию.

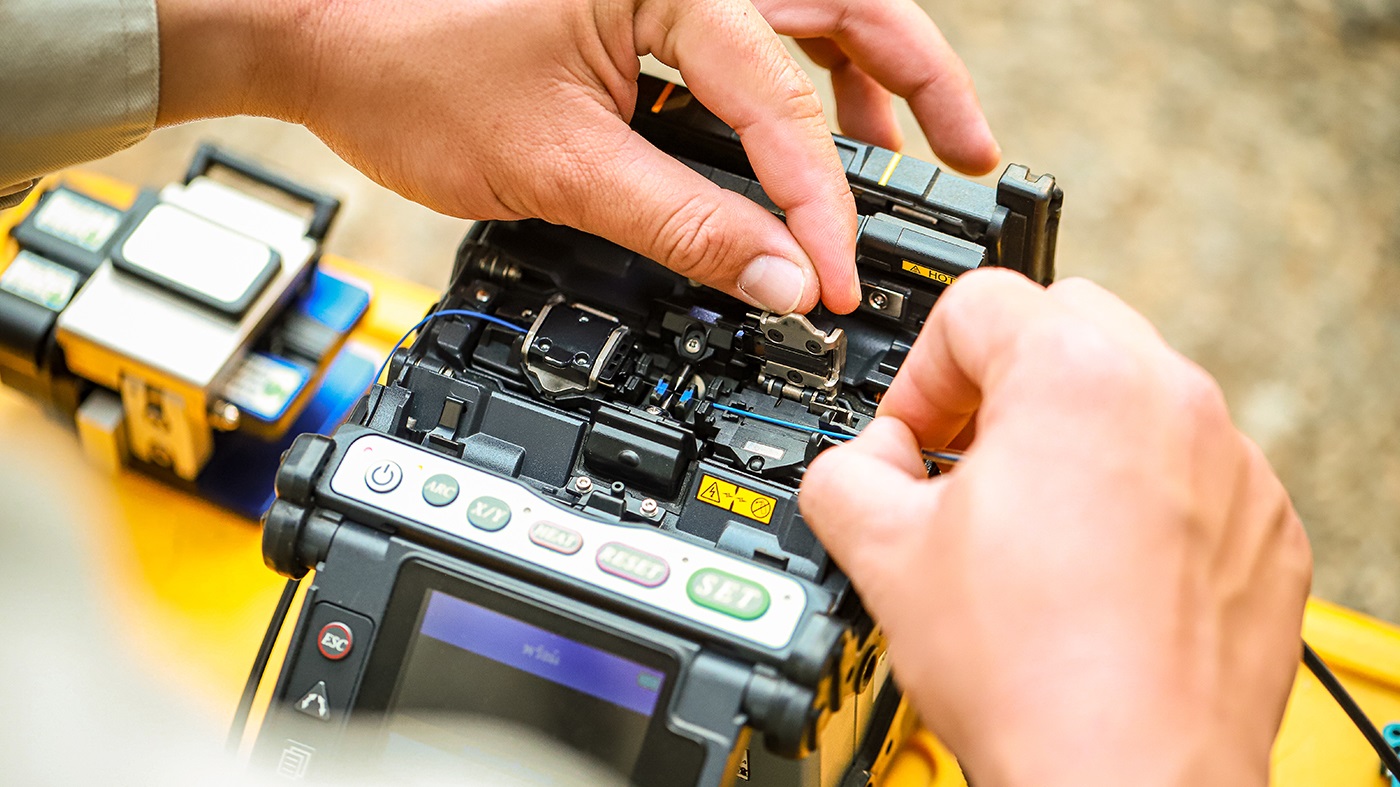

Сварка оптоволокна
Выполняем сварку волокон на профессиональном оборудовании с минимальными потерями.
- Сварка одномодового и многомодового волокна
- Установка защитных гильз
- Укладка волокон в кассеты
Монтаж муфт и кроссов
Устанавливаем муфты, оптические боксы и кроссы для распределения и обслуживания линий.
- Сборка оптических муфт
- Монтаж ODF и кроссов
- Подключение пигтейлов и адаптеров
Тестирование и измерения
Проверяем линию после монтажа и оцениваем качество каждого соединения.
- Измерение затухания
- Рефлектометрическое тестирование
- Подготовка результатов
Ремонт и восстановление ВОЛС
Находим повреждённые участки и восстанавливаем работоспособность линии.
- Поиск места обрыва
- Замена повреждённого участка
- Контрольная проверка
Подготовка объекта
Осматриваем объект, подбираем материалы и составляем схему прокладки.
- Осмотр трассы
- Подбор материалов
- Подготовка плана работ
Какое волокно выбрать
Тип линии подбирается по расстоянию, скорости, среде прокладки и установленным оптическим модулям. Ниже — практические ориентиры для проектирования.
| Тип волокна | Сердцевина | Рабочая длина волны | Ориентир по линии | Где применять |
|---|---|---|---|---|
| OS2Одномодовое | 9/125 мкм | 1310 / 1550 нм | От внутриплощадочных линий до десятков километров | Магистрали, связь между зданиями, операторские и промышленные сети |
| OM3Многомодовое | 50/125 мкм | 850 нм | 10 Гбит/с до 300 м; 40/100 Гбит/с до 100 м | Серверные, этажные распределительные узлы и короткие линии ЦОД |
| OM4Многомодовое | 50/125 мкм | 850 нм | 10 Гбит/с до 400 м; 40/100 Гбит/с до 150 м | Высокоскоростные соединения внутри здания и дата-центра |
| OM5Широкополосное многомодовое | 50/125 мкм | 850–953 нм | Короткие высокоскоростные линии с совместимыми SWDM-модулями | Специализированные решения ЦОД, где подтверждена совместимость оборудования |
Предельная длина зависит от стандарта Ethernet, трансиверов, бюджета потерь и качества монтажа. Окончательный тип кабеля подтверждается расчётом линии.
Как проходит работа
Каждый этап фиксируется: от обследования трассы до измерений и передачи исполнительной документации заказчику.
Обследование
Проверяем трассу, точки ввода, шкафы, длины и условия прокладки.
Проектирование
Подбираем волокно, кабель, кроссы, муфты и рассчитываем бюджет потерь.
Монтаж
Прокладываем кабель, соблюдаем радиусы изгиба и маркируем линию.
Сварка
Свариваем волокна, укладываем кассеты и подключаем оптические порты.
Измерения и сдача
Проверяем затухание, снимаем рефлектограммы и передаём документы.
Контроль качества и результат
Заказчик получает не только работающую линию, но и понятные данные для её дальнейшего обслуживания и развития.
Чем проверяем
Комплект измерений выбираем под назначение и требования конкретной линии.
- Оптический рефлектометр для поиска событий и оценки трассы
- Измеритель мощности и источник излучения для контроля затухания
- Визуальный локатор повреждений для проверки коротких участков
- Микроскоп для контроля чистоты торцов коннекторов
Что передаём
Состав комплекта согласуется до начала работ и зависит от масштаба объекта.
- Исполнительную схему и маркировку портов
- Таблицу сварок и соединений
- OTDR-рефлектограммы и протоколы измерений
- Перечень установленного оборудования и рекомендации по эксплуатации
Инженерный калькулятор ВОЛС
Рассчитайте предварительную стоимость линии или проверьте оптический бюджет. Все ставки и параметры оборудования можно изменить под конкретный проект.
Частые вопросы
Короткие ответы на вопросы, которые важно решить до начала монтажа ВОЛС.
Что выбрать: одномод OS2 или многомод OM3/OM4?
OS2 обычно выбирают для магистралей, связи между зданиями и линий с запасом по расстоянию. OM3/OM4 применяют на коротких высокоскоростных соединениях внутри серверной или здания. Решение должно совпадать с типом оптических модулей с обеих сторон.
Зачем проводить OTDR-измерения?
Рефлектометр показывает длину линии, сварные соединения, коннекторы, потери и возможные повреждения. Результат помогает принять монтаж и в будущем быстрее найти неисправность.
Можно ли восстановить повреждённую линию без полной замены?
Во многих случаях да. Сначала определяется место повреждения, затем устанавливается муфта или заменяется локальный участок. После ремонта линия обязательно проверяется измерениями.
Какой запас волокон предусмотреть?
Запас зависит от назначения объекта и планов развития. Для ответственных линий обычно предусматривают свободные волокна, чтобы подключать новые сервисы или иметь резерв без повторной прокладки кабеля.
Сколько времени занимает монтаж?
Срок зависит от длины и доступности трассы, количества волокон, условий прокладки и объёма измерений. Точный график можно составить после обследования объекта и согласования работ.
